En la fabricación de baterías de litio, la estructura de las celdas es un factor decisivo que influye en el rendimiento, la seguridad y la vida útil de las baterías. En la actualidad, dos procesos de fabricación de celdas dominan la industria: el apilamiento y el bobinado. A medida que los vehículos eléctricos (VE) y los sistemas de almacenamiento de energía imponen exigencias cada vez más estrictas en cuanto a la consistencia de las baterías, el debate sobre las ventajas de estos dos procesos ha cobrado más importancia que nunca. Entonces, ¿qué proceso ofrece realmente una mejor consistencia de las celdas?

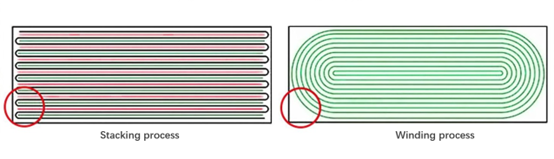

Principios del proceso: una comparación estructural

El proceso de apilamiento alterna capas de láminas precortadas de cátodo, separadores y ánodos, apilándolas planas y alineadas con precisión (como las páginas de un libro) para formar una estructura ordenada de múltiples capas.
El proceso de bobinado, en cambio, apila largas tiras de materiales de cátodo, separador y ánodo y las enrolla alrededor de un mandril para formar una estructura cilíndrica u ovalada tipo "rollo suizo".

Una mirada más profunda a la consistencia

La esencia de la consistencia de las celdas reside en la uniformidad de la tensión interna, las trayectorias de corriente y la distribución térmica, áreas donde el proceso de apilamiento demuestra claras ventajas.

1. Uniformidad de la tensión mecánica.
En las celdas apiladas, las láminas de electrodos se colocan planas, sin dobleces ni curvaturas. Durante la carga y la descarga, todas las capas se expanden y contraen sincrónicamente, distribuyendo la tensión interna de forma uniforme. Sin embargo, en las celdas bobinadas, los electrodos en las secciones curvas están sometidos a una tensión mecánica continua. Tras ciclos repetidos, estas áreas son más propensas a la delaminación del material activo y a la deformación del separador. Los datos de pruebas muestran que, tras 1000 ciclos, la desviación estándar de la pérdida de capacidad en las celdas apiladas es aproximadamente un 15 % inferior a la de las celdas bobinadas, lo que reduce significativamente el efecto de "eslabón más débil" en el conjunto de baterías.

2. Consistencia de la trayectoria eléctrica.
Las celdas apiladas suelen adoptar un diseño paralelo de múltiples pestañas, lo que resulta en trayectorias de corriente más cortas y uniformes. Su resistencia interna es más de un 10 % inferior a la de las celdas bobinadas, lo que permite velocidades de reacción uniformes en toda la celda durante la carga y la descarga. Las celdas bobinadas a menudo dependen de una configuración de una sola pestaña con trayectorias de corriente más largas y diferencias radiales. Combinado con la presencia de un núcleo hueco central y zonas muertas en las esquinas, esto conduce a una menor utilización del espacio y entornos electroquímicos desiguales. Con el tiempo, las disparidades en capacidad y resistencia interna entre las capas internas y externas tienden a ampliarse, lo que aumenta el riesgo de divergencia de rendimiento.

3. Uniformidad térmica y seguridad
Las celdas apiladas comúnmente emplean diseños de múltiples pestañas (como configuraciones de pestaña completa o de cuchilla corta), que distribuyen la generación de calor de manera más uniforme y proporcionan trayectorias de disipación de calor más eficientes. La estructura en capas permite que el calor se distribuya uniformemente a lo largo de direcciones planas. Las celdas bobinadas, por otro lado, generalmente tienen solo dos pestañas (una positiva y una negativa), lo que resulta en largas trayectorias de recolección de corriente. Durante la carga rápida, es más probable que se formen puntos calientes localizados, agravados por la acumulación de calor alrededor del mandril central y los gradientes de temperatura entre las capas internas y externas. En pruebas simuladas de fuga térmica, las celdas apiladas exhibieron un tiempo de difusión de calor promedio 27 % más largo que las celdas enrolladas, lo que proporcionó un tiempo adicional crítico para que los sistemas de seguridad respondieran.

Desafíos que enfrenta el proceso de apilamiento

A pesar de sus claras ventajas de consistencia, el proceso de apilado aún enfrenta dos desafíos importantes:
• Cuellos de botella de eficiencia: Las velocidades de apilado tradicionales son solo un tercio de las logradas por el bobinado. Aunque las tecnologías avanzadas de "apilado de múltiples hojas" han mejorado las velocidades a 0,125 s por hoja, la carrera de la eficiencia continúa.
• Presión de costos: Los equipos de mayor precisión y los procesos más complejos significan que los costos de fabricación de celdas apiladas siguen siendo aproximadamente un 5-8% más altos que los de las celdas bobinadas. La máquina de corte, apilado y prensa de alta velocidad de ATW , que presenta un diseño estructural innovador patentado, está equipada con sistemas de control de alta precisión, inspección de visión avanzada y monitoreo de datos en tiempo real. Alcanza una precisión de alineación de celda general de ≤ ±0,25 mm, un rendimiento de celda de ≥ 99,9% (excluyendo defectos de material entrante), una eficiencia de apilado de ≤ 0,125 s/piezas y una eficiencia general del equipo que supera el 85%, abordando efectivamente el cuello de botella de eficiencia del proceso de apilado.

Tendencias de la industria: Aceleración de la adopción de la tecnología de apilamiento

En los últimos años, los avances en automatización, como el apilamiento tipo Z y el apilamiento por laminación térmica, han mejorado significativamente la productividad de los procesos de apilamiento. Muchos fabricantes líderes de baterías chinos están implementando líneas de producción de apilamiento de alta velocidad, en particular para baterías de láminas LFP y celdas ternarias tipo bolsa, donde el apilamiento se ha adoptado plenamente para aprovechar sus ventajas combinadas de consistencia, seguridad y densidad energética.

Conclusión

En general, el proceso de apilamiento ofrece ventajas inherentes en la consistencia de las celdas, lo que lo hace especialmente adecuado para aplicaciones con estrictos requisitos de rendimiento y seguridad, como vehículos eléctricos y sistemas de almacenamiento de energía de alta gama. ATW continúa reduciendo la brecha de eficiencia a la vez que fortalece las ventajas de precisión, impulsando el proceso de apilamiento hacia una mayor eficiencia y un menor costo. De cara al futuro, a medida que la industria de las baterías de litio eleva sus estándares de consistencia, las mejoras de procesos y la innovación en equipos se convertirán en factores clave de diferenciación competitiva.
