Productos fotovoltaicos

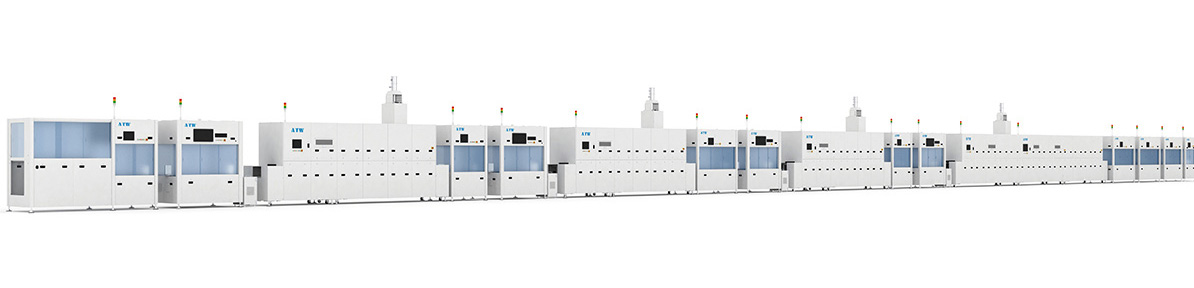

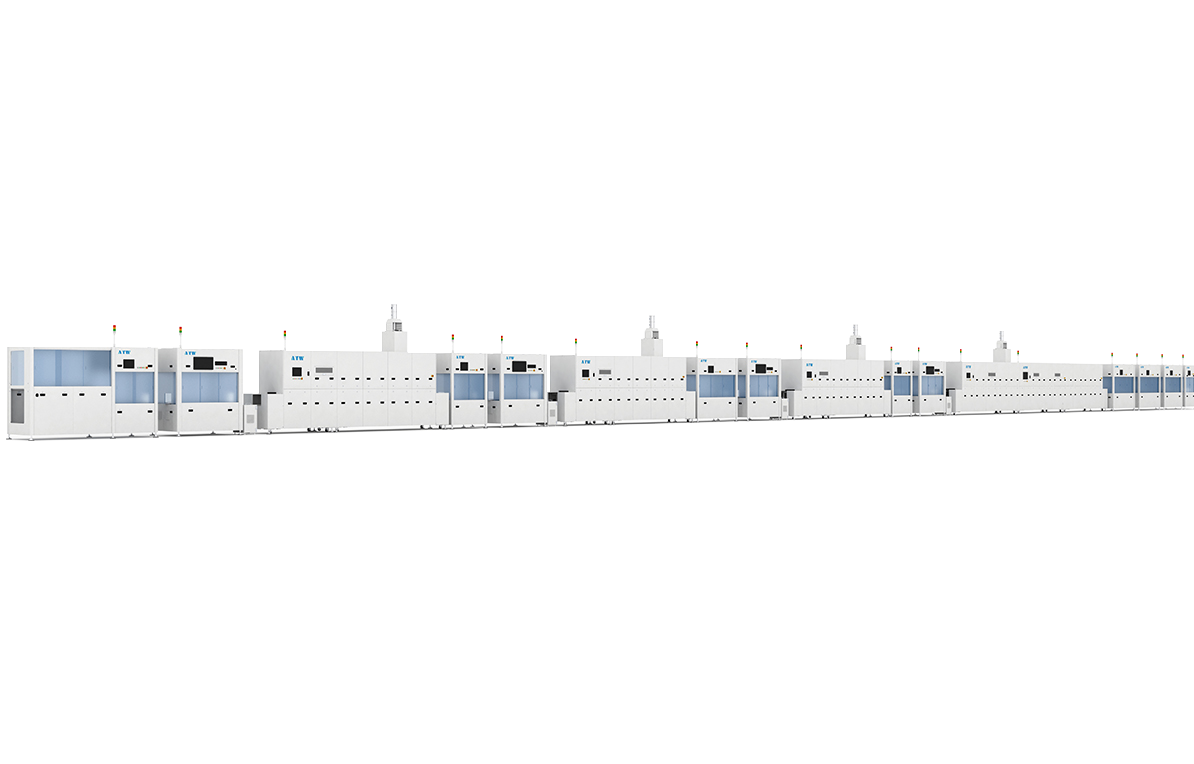

Línea de serigrafía para celdas fotovoltaicas

La línea de serigrafía para células fotovoltaicas desempeña un papel fundamental en la fabricación de células solares de silicio cristalino. Está diseñada para imprimir pastas conductoras, como la pasta de plata y la de aluminio, sobre la superficie de la oblea mediante una plantilla de serigrafía de precisión, formando así los dedos y las barras colectoras frontales, así como el electrodo posterior. A continuación, las estructuras impresas se someten a un proceso de cocción para crear contactos óhmicos y estructuras de recogida de corriente.

  • CT

    0.7s a 182*182 celdas
Esta moderna línea de impresión está totalmente automatizada e integra múltiples estaciones, que suelen incluir módulos de carga, almacenamiento intermedio, alineación, impresión multipaso (dos pasadas en la parte frontal y dos en la posterior), inspección visual, clasificación y descarga. Sus componentes principales incluyen plataformas de impresión de alta rigidez, sistemas de alineación basados ​​en CCD con precisión micrométrica, unidades de rasqueta servoaccionadas, sistemas automáticos de suministro de pasta y un sistema inteligente de control de procesos. La línea admite tecnologías avanzadas como SMBB (Super Multi Busbar), 0BB (Zero Busbar) e impresión de línea fina (ancho de línea ≤25 μm).
Ventajas tecnológicas

Impresión de altísima precisión y repetibilidad (precisión ≤±6 μm, capacidad de control del ancho de línea de hasta 20–30 μm), fabricación flexible y de alta capacidad (4800–5200 piezas/hora) y funcionamiento inteligente con garantía de rendimiento (integra inspección óptica automatizada con IA).

Parámetros clave
  • Adecuado para celdas de 182 mm (M10) a 210 mm (G12).
  • Admite celdas rectangulares y celdas cortadas por la mitad.
  • Grosor de la celda: 100–180 μm (personalizable hasta 80 μm)
  • Pases de impresión: 2 en la parte frontal (dedos + barras conductoras) y 2 en la parte posterior (dedos + barras conductoras).
  • Precisión de impresión: ≤±6 μm; uniformidad del ancho de línea: ±2 μm
  • Ancho mínimo de línea: 20–25 μm (dependiendo de la pasta y la placa)
  • Capacidad: 4800–5200 piezas/hora (182 mm)

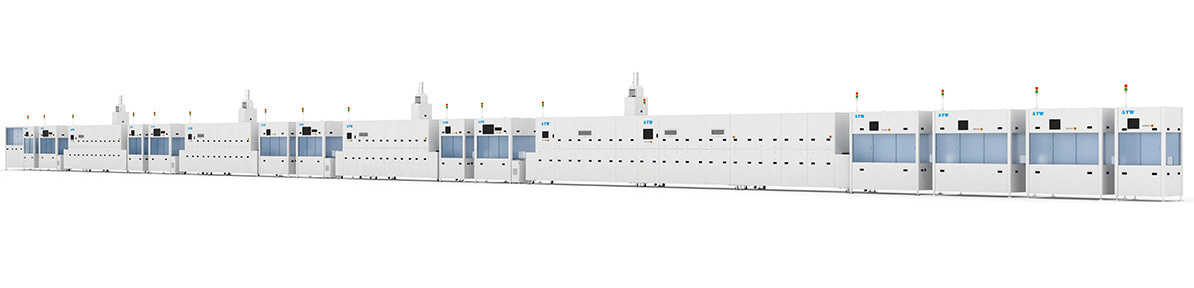

Una línea que abarca todo el proceso de impresión.
La línea de serigrafía incluye impresión, secado, cocción, recocido, clasificación e inspección.
